SWC-I-輕型十字軸式萬向聯軸器

法蘭直徑：58-225 扭矩范圍：180-22000 輕型系列產品，安裝角度大，轉動慣量小，采用新型接管，保證其抗扭剛度，維護率低。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



產品描述

參數

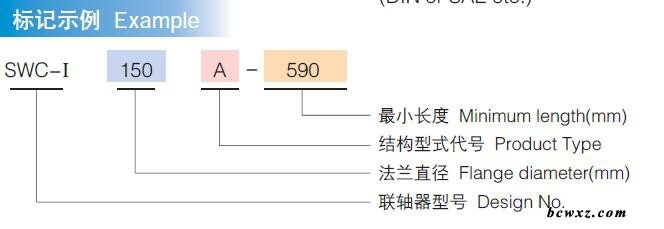

參數尺寸

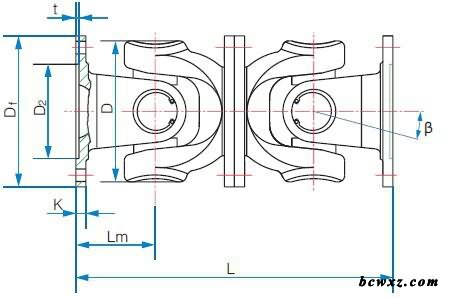

　　A型一可伸縮焊接型

SWC-I-輕型十字軸式萬向聯軸器

　　B型一無伸縮焊接型

SWC-I-輕型十字軸式萬向聯軸器

　　C型一無伸縮單元結構短型

SWC-I-輕型十字軸式萬向聯軸器

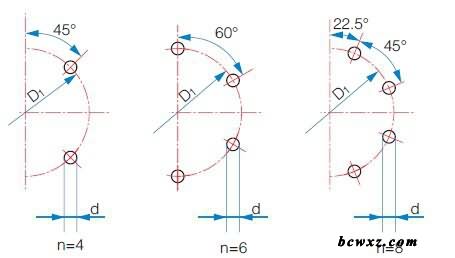

　　法蘭螺栓孔布置

SWC-I-輕型十字軸式萬向聯軸器

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

型式 type	數值data 型號 design 項目item		SWC-I 58	SWC-I 65	SWC-I 75	SWC-I 90	SWC-I 100	SWC-I 120	SWC-I 150	SWC-I 180	SWC-I 200	SWC-I 225
A型	L		255	285	335	385	445	500	590	640	775	860
	LV		35	40	40	45	55	80	80	80	100	120
	m(kg)		2.2	3.0	5.0	6.6	9.5	17	32	40	76	128
B型	L		150	175	200	240	260	295	370	430	530	600
B型	m(kg)		1.7	2.4	3.8	5.7	7.7	13.1	23	28	55	98
C型	L		128	156	180	208	220	252	340	348	440	480
C型	m(kg)		1.3	1.95	3.1	5.0	7.0	12.3	22	30	56	96
Tn（N.m）			180	240	500	800	1200	2300	4500	8400	16000	22000
Tf（N.m）			90	120	250	400	600	1150	2250	4200	8000	11000
β(°)			35	35	35	35	35	35	35	25	25	25
D			52	63	72	92	100	112	142	154	187	204
Df			58	65	75	90	100	120	150	180	200	225
D1			47	52	62	74.5	84	101.5	130	155.5	170	196
D2(H9)			30	35	42	47	57	75	90	110	125	140
D3Xδ			38X1.5	45X1.5	63.5X2.5	63.5X2.5	89X2.5	89X2.5	120X3	120X3	127X5.5	140X6.5
Lm			32	39	45	52	55	63	85	87	110	120
K			3.5	4.5	5.5	6.0	8.0	8.0	10.0	12.0	14.0	15.0
t			1.5	1.7	2.0	2.5	2.5	2.5	3.0	4.0	4.0	5.0
n			4	4	6	4	6	8	8	8	8	8
d			5.1	6.5	6.5	8.5	8.5	10.5	13	15	17	17
mL(kg)			0.14	0.16	0.38	0.38	0.53	0.53	0.87	0.87	1.65	2.14
法蘭螺栓 Flange bolt		規格size	M5	M6	M6	M8	M8	M10	M12	M14	M16	M16
法蘭螺栓 Flange bolt		擰緊力矩（N.m） Tightening torque	7	13	13	32	32	64	110	180	270	270

　　1. 上表中各代號含義如下：

　　L 一標準長度，對可伸縮型而言，長度L系縮短狀態下的最小長度;

　　LV 一伸長量; m 一質量;

　　Tn 一公稱轉矩;

　　Tf 一疲勞轉矩，即在交變負荷作用下按疲勞強度確定的許用轉矩;

　　β一最大軸線折角; δ一接管壁厚;

　　mL 一增長100mm的質量。 2.上表中未注明計量單位者按毫米計;

　　3.用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。
